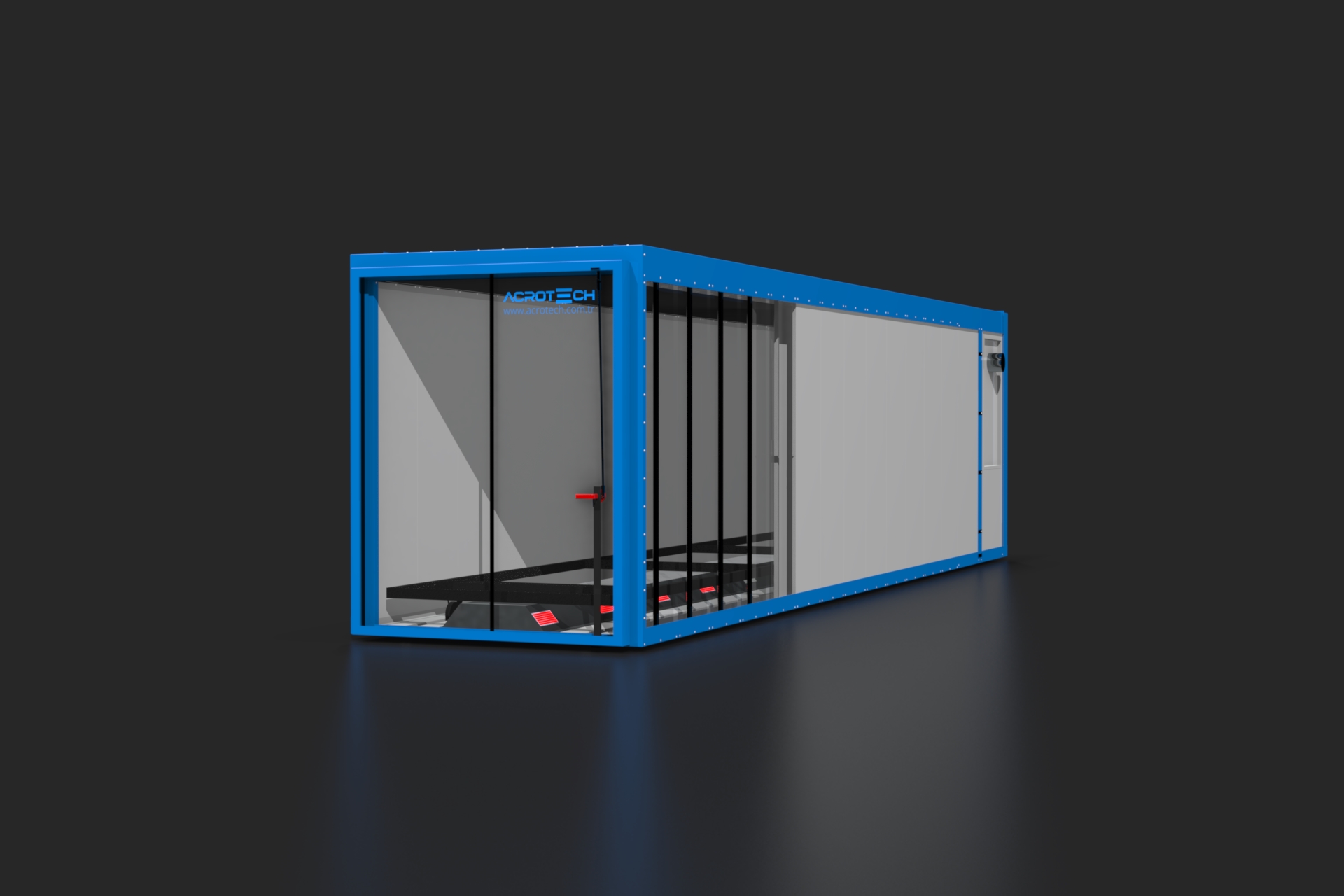

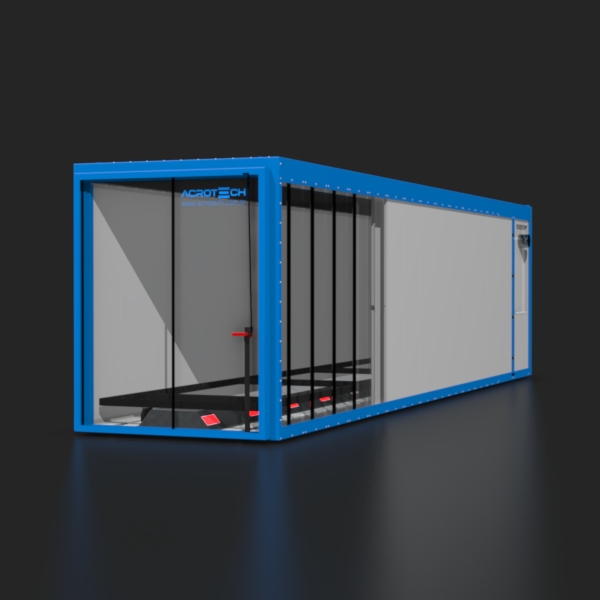

Box Tipi Toz Boya Pişirme Fırınları

Box tipi fırınlar, elektrostatik toz boya uygulaması sonrasında parçaların kürlenmesi ve pişirilmesi için tasarlanmış, batch (kesikli) üretim prensibiyle çalışan endüstriyel fırınlardır. Bu sistemde, boyalı parçalar askı veya taşıyıcı araba grubu ile fırın içerisine yüklenir, belirlenen sıcaklıkta (160-220°C) ve sürede (15-30 dakika) pişirme işlemi gerçekleştirilir. Acrotech box tipi fırınlar, yüksek verimli, yerden tasarruflu ve düşük ilk yatırım maliyeti nedeniyle düşük-orta kapasiteli üretim tesislerinde tercih edilir.

Box Tipi Fırın Nasıl Çalışır?

Box tipi fırınlarda, boyanmış parçalar fırın içine yüklendikten sonra kapak kapatılır ve fırın otomatik olarak ısınmaya başlar. Fırın içerisindeki termoblok ısıtma ünitesi, ortam sıcaklığından +230°C'ye kadar ısı üretir. Radyal tipte fan sistemi, fırın boyunca uzanan hava kanalları ve menfezler aracılığıyla homojen ısı dağılımı sağlar. Pişirme süresi sonunda, fırın otomatik olarak sinyal verir ve parçalar soğumaya bırakılır. Bu sayede, toz boya kimyasal reaksiyonla yüzeye kalıcı olarak yapışır ve dayanıklı bir kaplama oluşturur.

Teknik Özellikler ve Tasarım

Fırın Panelleri

Fırın panelleri standart olarak 150mm yalıtım malzemesi ile yalıtılmıştır. Panellerin iç kısmından 50mm kaya yünü (53 kg/m³), dış kısımdan 120mm cam yünü ile izole edilmiştir. Bu yalıtım özelliği sayesinde, ısı kayıpları ortam sıcaklığının (±10)°C üzerine çıkmaz. Böylece fırınlarımız daha az yakıt tüketir ve çalışma ortamını fazla ısıtmaz.

Fırın iç sacı 1.2mm ST 37 Galvaniz, dış sacı 1.2mm ST 37 malzemeden imal edilmiştir. Dış sac elektrostatik toz boya ile kaplanarak korozyon direnci artırılmıştır.

Hava Sirkülasyonu

Fırın içerisinde hava sirkülasyonu, radyal tipte vantilatör, fırın boyunca uzanan hava kanalları ve kanallara yerleştirilen menfezler sayesinde sağlanır. Bu sistem, fırın içerisinde homojen bir ısı dağılımı gerçekleştirir ve tüm parçaların eşit sıcaklıkta pişirilmesini garantiler.

Hava akışı ayarlanabilir menfezler sayesinde optimize edilebilir, bu da farklı parça geometrilerine uyum sağlar.

Isı Kontrolü

Isı kontrolü, fırına yerleştirilen termokupl ile yapılır. Fırın, istenen dereceye ulaştığında otomatik olarak sinyal verir. Isı kontrol panosundaki dijital saat sayesinde 0-230°C arasında hassas ayarlama yapılabilir.

PLC kontrol sistemi ile süre, sıcaklık ve fan hızı gibi parametreler kolayca programlanabilir ve kaydedilebilir.

Isıtma Ünitesi ve Verimlilik

Acrotech ısıtma eşanjörleri maksimum verim, minimum yakıt sarfiyatı esasına göre dizayn edilmiştir. Fırın arka kısmına monte edilen termobloklar, fırın sıcaklığını ortam sıcaklığından +230°C'ye yükseltebilmektedir. Boyler eşanjörleri 310 kalite paslanmaz çelikten imal edilmiş olup 1000°C'ye kadar dayanıklıdır.

Termobl oklarda kullanılan duman boruları normalize dikişsiz duman borusudur. Termoblok, yanma odasının içine yerleştirilir ve 150mm taş yünü ile çevrilidir. Yanma odasına termoblok arızalarına karşı bir müdahale kapağı vardır. Yanma odasında, ısıyı fırına dağıtan bir türbin fanı bulunur. Termoblok gözetleme deliği sayesinde yanma verimi kontrol edilebilir.

Box Tipi Fırın Avantajları

Düşük ilk yatırım maliyeti: Sürekli hatlara göre %40-50 daha ekonomik
Esnek kullanım: Farklı boyut ve şekillerde parçalar işlenebilir
Düşük yakıt tüketimi: Güçlü izolasyon ile enerji tasarrufu
Kolay bakım: Basit yapı, uzun ömür

Yerden tasarruf: Kompakt tasarım
De-monte yapı: Kolay kurulum ve taşınabilirlik
Homojen pişirme: Eşit ısı dağılımı
Güvenli çalışma: Otomatik sıcaklık kontrol sistemi

Kullanım Alanları

Box tipi fırınlar özellikle düşük-orta kapasiteli üretim tesislerinde tercih edilir:

Metal mobilya: Ofis mobilyası, dolap, raf sistemleri
Makine imalat: Endüstriyel ekipman parçaları, pompalar
Otomotiv: Küçük seri oto yedek parça üretimi
Beyaz eşya: Küçük kapasiteli üretim hatları
İnşaat sektörü: Kapı, pencere, yapı elemanları

Teknik Spesifikasyonlar

Sıcaklık Aralığı	0 - 230°C (ayarlanabilir)
Pişirme Süresi	15-30 dakika (parça kalınlığına göre)
Isıtma Sistemi	Doğalgaz / Elektrik / Mazot
Isı Dağılım Hassasiyeti	±10°C
İzolasyon Kalınlığı	150mm (50mm kaya yünü + 100mm cam yünü)
Panel Malzemesi	İç: 1.2mm Galvaniz / Dış: 1.2mm ST37 (Toz boya kaplı)
Kontrol Sistemi	Dijital termostat / PLC (opsiyonel)
Yapı	De-monte, şasi üzerine monte

Yapılan tüm işler mühendislerimiz tarafından kontrol edilir.

BOX TİPİ FIRIN ÖLÇÜLERİ (PDF)
