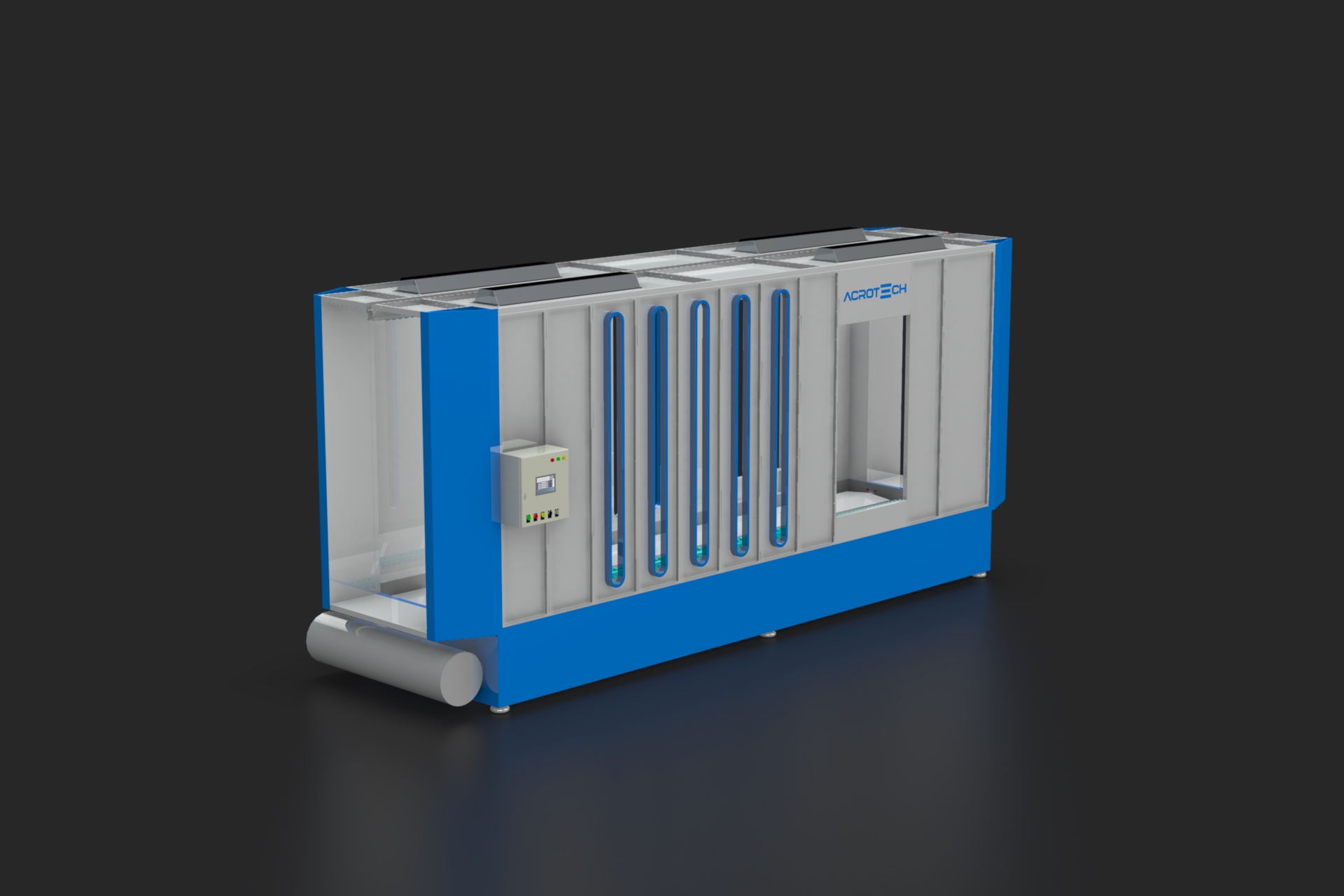

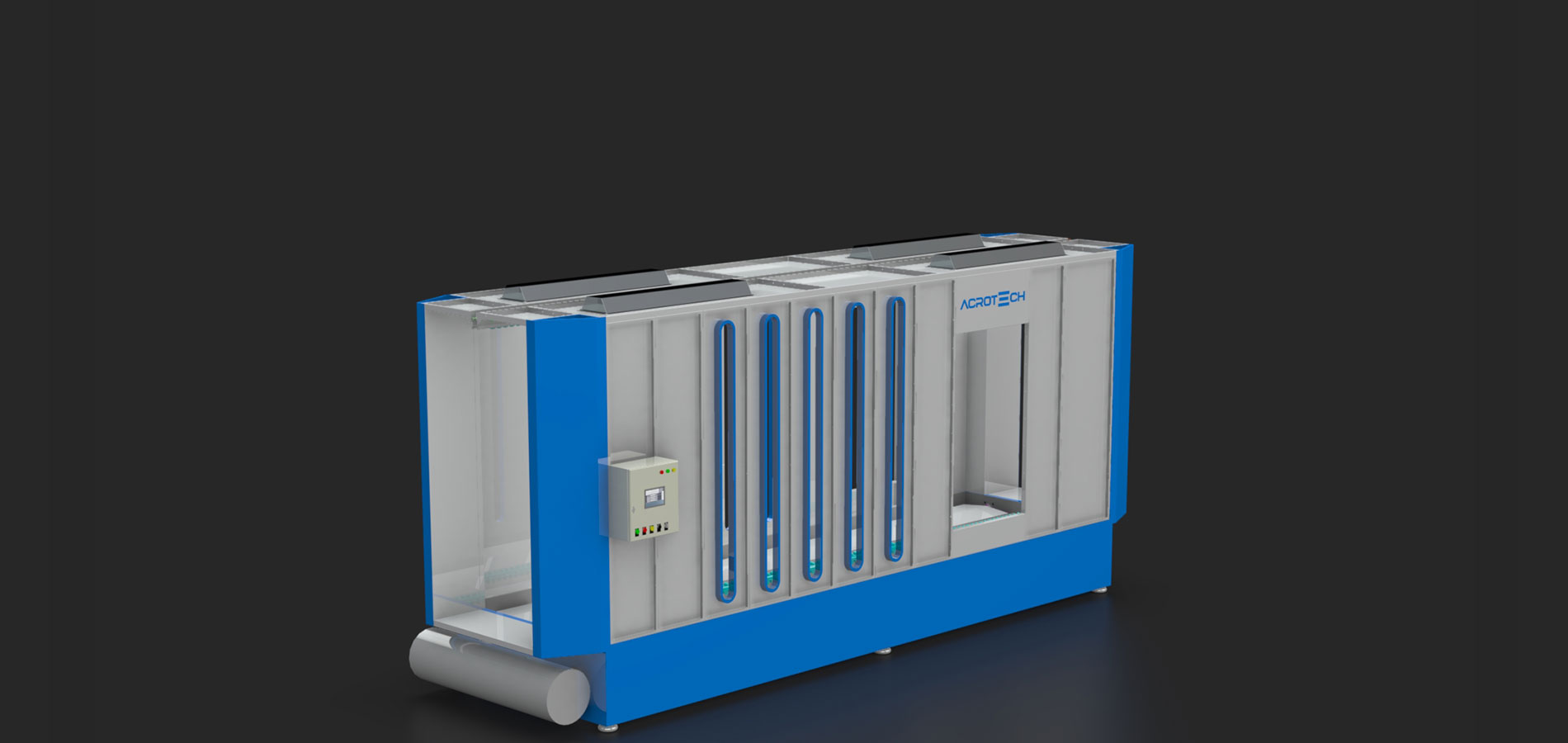

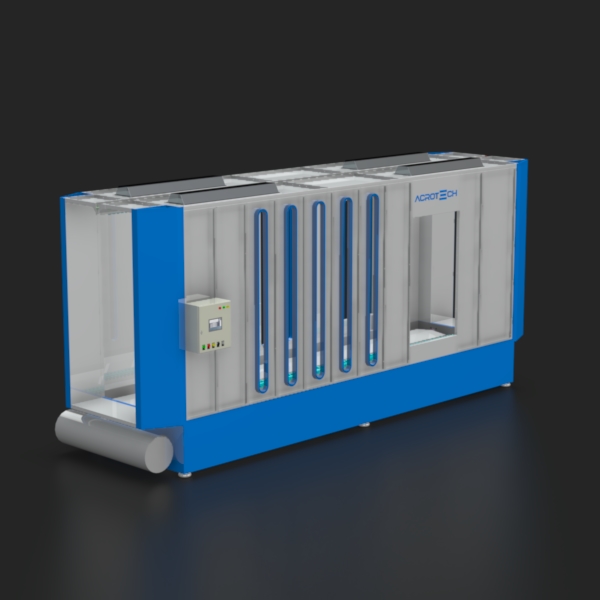

Siklon Tip Toz Boya Kabinleri

Siklon Kabinlerinin Çalışma Prensibi

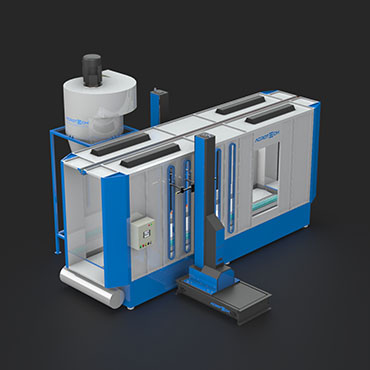

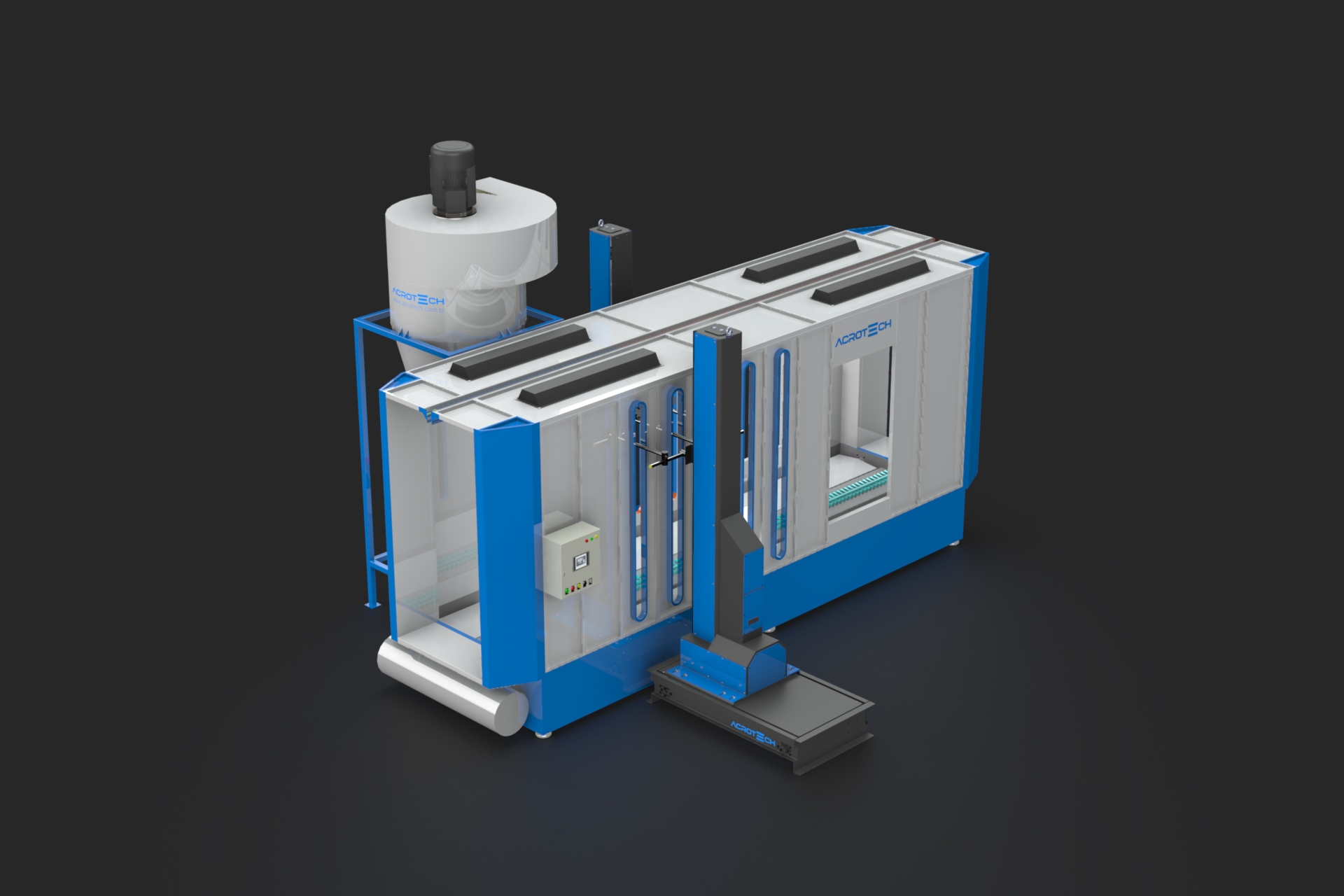

ACROTECH Siklon Kabinleri, iki ayrı üniteden meydana gelmektedir: kabin ünitesi ve siklon ünitesi. Hava ile birlikte emilen toz boya tanecikleri, 180 derecelik bir santrifüj dönme hareketi ile siklon gövdesi içerisine savrulur. Bu işlem sırasında, merkezkaç kuvvet etkisi ile ağır toz parçacıkları dış duvara çarparak aşağı doğru hareket eder.

Orta bölmede oluşan ikinci girdap, toz taneciklerini siklon konisi üzerinden siklon kovasına indirir. Bu süreçte, hızlı hareket eden taneciklerin birbirleriyle çarpışması sonucu oluşan küçük kırıklar, hava ile birlikte ortada bulunan emme borusuna yönelir ve filtre grubu içerisinden depo kazanına geçer. Bu çift kademeli ayırma sistemi sayesinde %90'a varan boya geri kazanımı sağlanır.

İşletim sırasında kova içerisinde biriken toz boya, belirli aralıklarla alınır ve elenerek tekrar tabancaya döndürülür. Sistemin otomatik çalışma prensibi sayesinde, operatör müdahalesi minimuma indirilir ve üretim verimliliği maksimize edilir.

Siklon Sisteminin Avantajları

Yüksek Kapasite ve Sürekli Üretim: Siklon kabinler, yüksek üretim kapasitesi gerektiren hatlar için idealdir. Sürekli çalışma prensibi sayesinde üretim duraksatılmadan boya geri kazanımı yapılabilir. Özellikle seri üretim yapan fabrikalar için büyük avantaj sağlar.

Düşük Bakım Maliyeti: Siklon sistemi, mekanik parçaları minimum olan basit bir yapıya sahiptir. Filtrelere göre daha az tıkanma riski vardır. Bakım periyotları uzundur ve bakım işlemleri kolaydır. Yıllık işletme maliyetleri filtreli sistemlere göre %40'a kadar daha düşüktür.

Verimli Boya Geri Kazanımı: Çift kademeli ayırma sistemi ile %90'a varan boya geri kazanımı sağlanır. İlk kademe olan siklon ünitesi, büyük parçacıkları ayırır. İkinci kademe olan keçe filtre sistemi ise ince parçacıkları tutar. Bu sayede hem boya maliyetlerinden tasarruf edilir, hem de çevreye salınan partikül miktarı minimuma indirilir.

Esnek Malzeme İşleme: Siklon kabinler, farklı toz boya tiplerini ve parçacık boyutlarını işleyebilir. Metalik, sedef, dokulu ve özel efektli boyalarda da yüksek performans gösterir. Ayrıca, iri taneli toz boyalar için filtreli sistemlerden daha verimlidir.

Teknik Özellikler ve Sistem Komponentleri

Siklon Ünitesi: Paslanmaz çelik veya özel kaplamalı çelik malzemeden imal edilir. Konik tasarım, maksimum ayırma verimliliği sağlar. Siklon debisi, kabin boyutuna ve üretim kapasitesine göre hesaplanır. Standart siklon üniteleri 2000-15000 m³/saat debiye kadar üretilir.

Filtre Sistemi: Keçe filtreler, siklon debisine göre belirlenir. Her bir filtre, 15 mikron toz tutma kapasitesine sahiptir. Opsiyonel olarak otomatik patlatma kartı ilavesi yapılabilmektedir. Bu sayede filtrelerin uzun ömürlü olması ve düzenli temizliği sağlanır.

Fan Sistemi: Radyan tip yüksek basınçlı fanlar kullanılır. Enerji verimli motor seçenekleri ile elektrik tüketimi optimize edilir. Frekans konvertör ile fan hızı ayarlanabilir ve farklı üretim koşullarına adapte edilebilir.

Kontrol Sistemi: Otomatik ve manuel çalışma modları mevcuttur. PLC kontrol sistemi opsiyoneldir. Tüm sistem parametreleri dokunmatik ekrandan izlenebilir ve kontrol edilebilir. Hata durumlarında otomatik alarm sistemi devreye girer.

Malzeme Seçenekleri ve Yapısal Özellikler

Siklon Toz Boya Kabinleri farklı malzeme seçenekleri ile üretilir:

DKP Sac (1.5mm - 2mm): Standart uygulamalar için ekonomik seçenek. Modüler yapı sayesinde kolay kurulum. İç ve dış yüzey elektrostatik toz boya kaplı. Tüm bağlantılar cıvatalı olup de-monte edilebilir.

Galvaniz Sac: Korozyon direnci gerektiren ortamlar için. Kimyasal maddelere karşı yüksek direnç. Uzun ömürlü kullanım garantisi. Özellikle nemli ortamlarda tercih edilir.

PVC Kaplama: Antistatik özellik gerektiren özel uygulamalar için. Kimyasal dayanım yüksek. Kolay temizlenebilir yüzey. Gıda ve ilaç sektöründe kullanılabilir.

Paslanmaz Çelik: Maksimum hijyen ve dayanıklılık gerektiren uygulamalar için. 304 veya 316 kalite paslanmaz çelik seçenekleri. Asit ve baz direnci yüksek. Ömür boyu korozyon garantisi.
