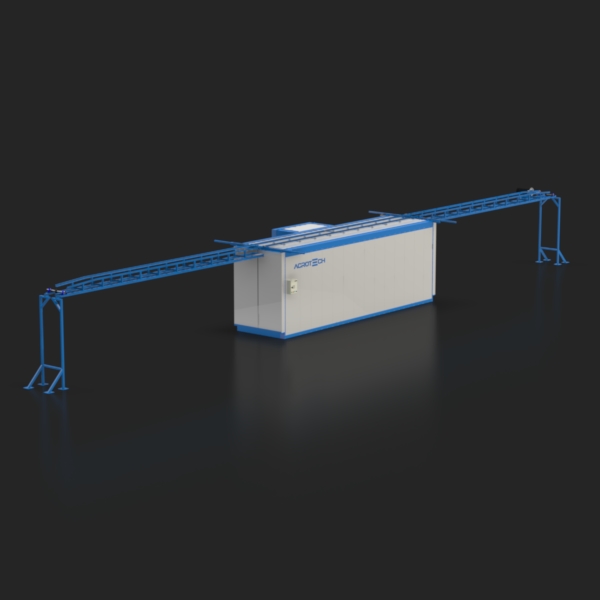

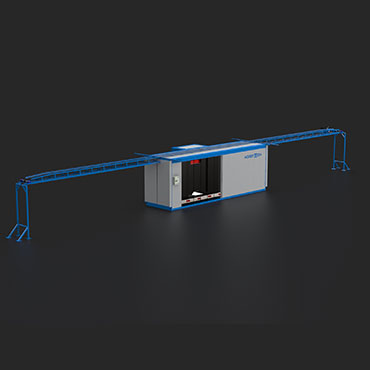

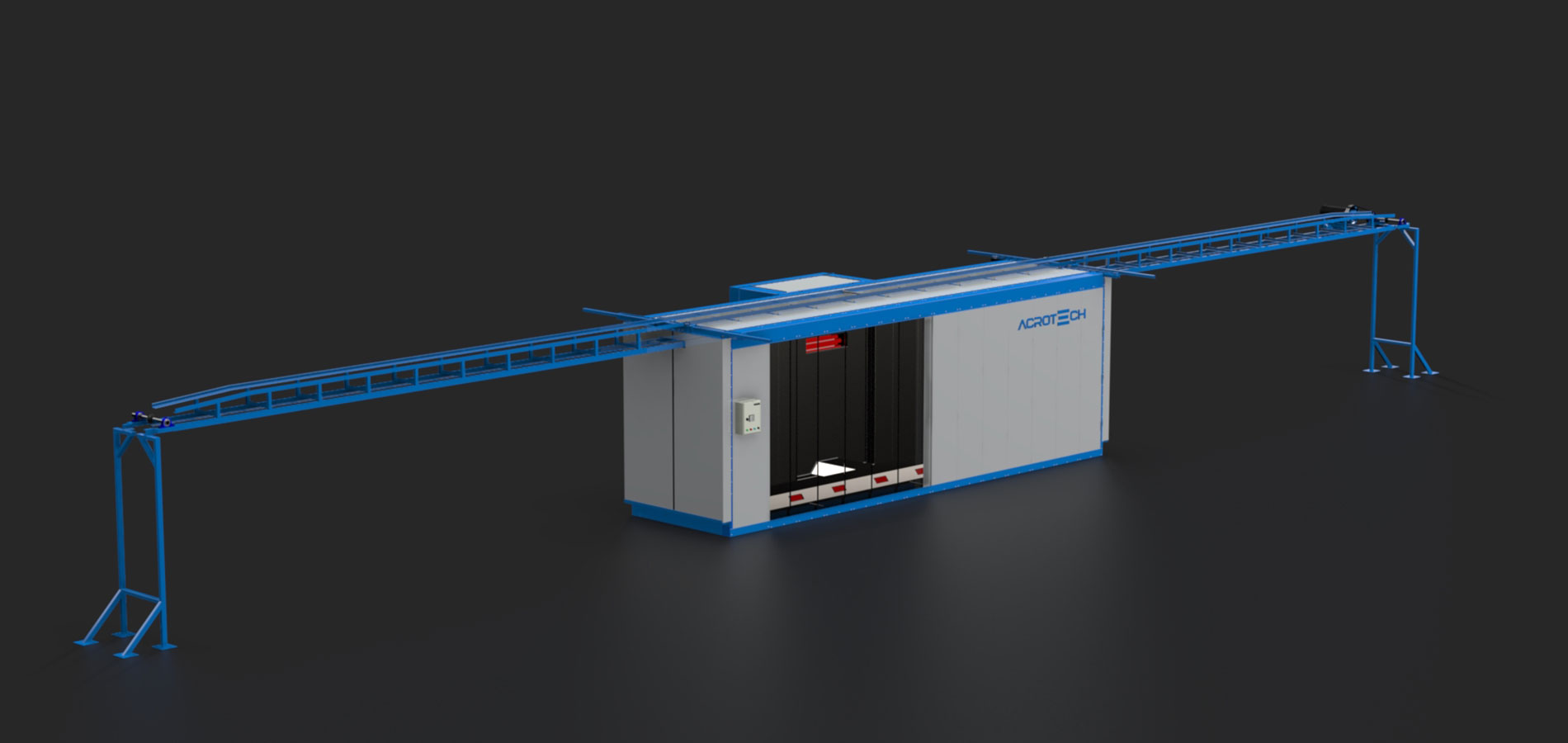

UFK Palet Konveyörlü Toz Boya Pişirme Fırınları

UFK palet konveyörlü pişirme fırınları, elektrostatik toz boya uygulaması sonrasında parçaların pişirilmesi ve kürlenmesi için tasarlanmış, fırın tavanına monte edilmiş palet konveyör sistemi ile çalışan yarı otomatik fırınlardır. Bu sistemde, boyalı parçalar palet üzerine guruplanarak otomatik olarak fırın içerisine yönlendirilir. Acrotech palet konveyörlü fırınlar, doğru mühendislik ve güçlendirilmiş izolasyon sayesinde ısı tasarrufunun maksimum seviyede sağlandığı, yerden kaynaklanan problemleri ortadan kaldıran ve box tipi ile continue fırınlar arasında bir köprü oluşturan sistemlerdir.

UFK Palet Konveyörlü Fırın Nasıl Çalışır?

Palet konveyörlü fırınlar yarı otomatik olarak çalışır. Palet tip fırınlar box tipi pişirme fırınları gibi zeminden yürütülmemektedir. Fırın tavanına monte edilmiş palet konveyör vasıtası ile guruplanmış ürünler otomatik olarak fırın içerisine yönlendirilmektedir.

Bu özelliği sayesinde zeminden kaynaklanan problemler giderilmiştir. Palet tip konveyörlü fırınlar continue pişirme fırınlarına göre daha az yer kaplamakta fakat box fırınlarda daha fazla alan işgal etmektedir. İlk yatırım maliyetinin düşüklüğü ve kullanım avantajları sebebi ile endüstride; çelik kapı, sandalye, masa, alüminyum profil, çelik dolap, elektrik ve otomotiv sanayii gibi birçok ürünün boya sonrası kürleşmesini gerçekleştirmektedir.

Isıtma Ünitesi

Acrotech ısıtma eşanjörleri maksimum verim minimum yakıt sarfiyatı esasına göre dizayn edilmektedir. Fırın arka kısmına monte edilen termobloklarımız fırın ısısını ortam sıcaklığından +230°C'ye çıkarabilmektedir. Acrotech ısıtma eşanjörleri 310 kalite paslanmaz çelik malzemeden imal edilmektedir ve 1000°C'ye kadar dayanıklıdır.

Termoblokta kullanılan duman boruları normalize edilmiş dikişsiz duman borusudur. Termoblok yanma odası içerisine konulmakta etrafı 150mm kaya yünü ile tecrit edilmektedir. Yanma odasına termoblok arızalarına karşı müdahale kapağı mevcuttur. Yanma odasında ısıyı fırın içerisine dağıtan türbin fanı bulunmaktadır. Termoblok üzerinde bulunan gözetleme deliği sayesinde yanma verimliliği kontrol edilmekte ayrıca termoblok içerisindeki gaz ve motorin sıkışmalarına karşı önlem alınmaktadır.

Teknik Özellikler

Az Yakıt Tüketimi

Bu sayede pişirme fırınlarımız daha az yakıt tüketmekte ve çalışma ortamını gereğinden fazla ısıtmamaktadır. Pişirme fırını içerisinde hava sirkülasyonunu sağlayan radyan tip vantilatör bulunmakta, fırın boyunca uzanan hava kanalları ve kanallar üzerine yerleştirilmiş menfezler sayesinde fırın içerisinde homojen bir ısı dağılımı gerçekleştirilmektedir.

Isı kontrolü fırın içerisine yerleştirilen termokub vasıtası ile yapılmaktadır. Palet konveyörlü pişirme ve kurutma fırınları, istenilen dereceye geldiğinde otomatik olarak sinyal vermekte ve pişirme fırını ısı kontrol panosu üzerinde bulunan dijital saat vasıtası ile 0-230°C kadar ayarlanabilmektedir.

Palet Tipi Yapı

Palet tipi pişirme ve kurutma fırınları sandwich paneller halinde şasi üzerine kurularak demonte halde imal edilmektedir. Pişirme fırınının iç kısmına gelen bölümü 1.2mm ST 37 Galvaniz, dış kısmına gelen bölümü 1.2mm ST 37 malzemeden imal edilmektedir. Fırın dış sacı elektrostatik toz boya ile kaplanmakta ve korozyon direnci artırılmaktadır.

Yalıtım Malzemesi

Pişirme fırını panelleri standart olarak 150mm yalıtım malzemesi ile tecrit edilmektedir. Fırın panellerinin iç kısmına gelen bölümü 50mm kaya yünü, dış kısmına gelen bölümü 120mm cam yünü ile tecrit edilmekte, pişirme fırınındaki bu yalıtım özelliğinden dolayı ısı kayıpları ortam sıcaklığının ±10°C üzerine çıkmamaktadır.

UFK Palet Konveyörlü Fırın Avantajları

Yerden bağımsız: Tavandan monte palet sistemi
Orta kapasite: Box ve tünel arası köprü
Düşük yatırım: Continue fırına göre ekonomik
Esnek kullanım: Farklı parça boyutları

Enerji verimliliği: 150mm izolasyon sistemi
De-monte yapı: Kolay kurulum ve taşınabilirlik
Homojen pişirme: Radyan tip vantilatör
Düşük işletme maliyeti: Az yakıt tüketimi

Kullanım Alanları

UFK palet konveyörlü fırınlar geniş kullanım alanına sahiptir:

Çelik kapı üretimi: Endüstriyel ve ticari kapılar
Mobilya sanayi: Sandalye, masa, dolap
Alüminyum profil: Pencere, kapı ve cephe sistemleri
Çelik dolap: Ofis ve arşiv dolapları
Elektrik panoları: Metal kasalar ve şaseler
Otomotiv yan sanayi: Yedek parça ve bileşenler

Teknik Spesifikasyonlar

Sıcaklık Aralığı	0 - 230°C (ayarlanabilir)
Fırın Tipi	Yarı otomatik, palet konveyörlü
Konveyör Sistemi	Tavandan monte palet konveyör
Isıtma Sistemi	Doğalgaz / Elektrik / Mazot (Termoblok)
İzolasyon	150mm (50mm kaya yünü + 120mm cam yünü)
Panel Malzemesi	İç: 1.2mm Galvaniz / Dış: 1.2mm ST37 (Toz boya kaplı)
Isı Kaybı	±10°C (ortam sıcaklığı)
Kontrol Sistemi	Dijital termostat / Termokub
Termoblok Malzemesi	310 kalite paslanmaz çelik (1000°C dayanıklı)
Yapı	De-monte sandviç panel
