أفران معالجة وتجفيف طلاء البودرة
أفران معالجة وتجفيف طلاء البودرة هي أفران صناعية تعمل بدرجة حرارة 160-220 درجة مئوية لضمان الالتصاق الدائم والمعالجة بعد تطبيق البودرة الكهروستاتيكي. تصمم وتصنع أكروتك أفران صندوقية ونفقية ودوران U وحرارية وUFK وخطوط رش مناسبة لقدرات إنتاجية مختلفة وأشكال هندسية متنوعة للقطع. هذه الأفران مصممة خصيصاً لتوزيع حرارة منتظم وكفاءة في استهلاك الطاقة واستخدام طويل الأمد.
أي موديل فرن يجب أن أختار؟
صندوقي:
- سعة منخفضة-متوسطة
- إنتاج دفعات
- تكلفة استثمارية منخفضة
نفقي / دوران U:
- سعة عالية
- خط إنتاج مستمر
- نظام ناقل
حراري / UFK:
- تطبيقات خاصة
- تصلّب الألمنيوم
- نظام البالتات
استكشف موديلات الأفران
ما هو فرن معالجة الطلاء بالبودرة وكيف يعمل؟
فرن معالجة الطلاء بالبودرة هو المرحلة التي تذوب فيها البودرة المرشوشة على القطعة ثم تتصلب لتكوّن طبقة طلاء متينة. تتم المعالجة عادة عند درجة حرارة بين 160 و220°C لمدة 15 إلى 30 دقيقة، حسب نوع البودرة. لذلك يجب أن يحافظ فرن المعالجة على حرارة متجانسة في كل نقطة، وأن يعمل بأقل استهلاك ممكن للطاقة.
في أفران أكروتك تُركَّب وحدة تسخين ثيرموبلوك (thermoblock) في الجزء الخلفي من الفرن، وترفع الحرارة من درجة حرارة المحيط حتى +230°C. تعمل الأفران النفقية في نطاق من 0 إلى 250°C. المبادلات الحرارية مصنوعة من الفولاذ المقاوم للصدأ 310S الذي يتحمل حتى 1000°C، والألواح معزولة بصوف صخري بسماكة 150 mm وكثافة 450 kg/m³، مما يقلل الفاقد الحراري.
دور المبادل الحراري هو فصل غازات الاحتراق عن هواء الفرن، فيصل إلى القطع هواء ساخن نظيف لا يؤثر في لون الطلاء أو لمعانه. ويحد العزل السميك من تسرب الحرارة إلى صالة الإنتاج، فينخفض استهلاك الوقود ويبقى محيط العمل أكثر راحة للعاملين. لهذا نعتبر جودة العزل ومتانة المبادل الحراري من أهم ما يميز فرن معالجة جيدًا عن فرن عادي.
أنواع أفران الطلاء بالبودرة

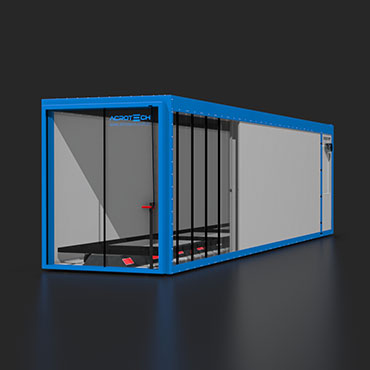

الفرن الصندوقي (Box)
يعمل الفرن الصندوقي بنظام الدفعات، وتُحمَّل القطع فيه على علاقات أو عربات. هو الخيار الأقل استثمارًا، إذ تقل تكلفته الاستثمارية بنحو 40 إلى 50% مقارنة بالخطوط المستمرة. يناسب الكبائن اليدوية والطاقة الإنتاجية المنخفضة إلى المتوسطة. تفاصيل الفرن الصندوقي

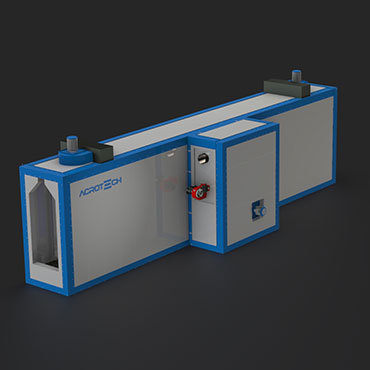

الفرن النفقي (Tunnel)
يدخل الناقل العلوي من أحد طرفي الفرن ويخرج من الطرف الآخر. هذا الفرن مخصص لخطوط الإنتاج المستمر عالية الطاقة، ويُحسب طوله من سرعة الخط وزمن المعالجة المطلوب. تفاصيل الفرن النفقي
الفرن بمسار على شكل U
يدور الناقل داخل الفرن على شكل حرف U، فيكون الدخول والخروج من الجهة نفسها. يوفر هذا التصميم زمن المعالجة نفسه في مساحة أرضية أقصر بكثير، ويقلل الفاقد الحراري. تفاصيل فرن U

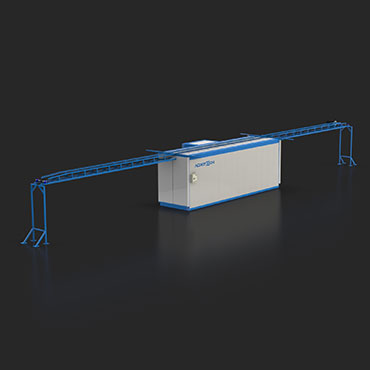

فرن UFK بناقل المنصات
فرن نصف آلي مزود بناقل منصات مركب على سقف الفرن. تُجمع القطع على منصات وتُغذّى إلى الفرن آليًا. يمثل هذا الفرن حلقة وصل بين الفرن الصندوقي والأفران المستمرة. تفاصيل فرن UFK
الفرن الحراري لتعتيق الألمنيوم
يُستخدم لتعتيق (تقسية) مقاطع الألمنيوم، ويحافظ على دقة حرارة المقاطع بحدود ±5°C بعد الوصول إلى درجة الحرارة المطلوبة. تفاصيل الفرن الحراري
مقارنة أنواع فرن معالجة البودرة
| المعيار | صندوقي | نفقي | مسار U | UFK |
|---|---|---|---|---|
| نمط الإنتاج | دفعات | مستمر | مستمر | نصف آلي |
| الطاقة الإنتاجية | منخفضة إلى متوسطة | عالية | عالية | بين الصندوقي والمستمر |
| النقل | علاقات أو عربات | ناقل علوي | ناقل علوي | ناقل منصات على السقف |
| المساحة الأرضية | حسب حجم الدفعة | طول يُحسب من سرعة الخط وزمن المعالجة | أقصر بكثير من النفقي | حسب المشروع |
| الاستثمار | الأقل، أقل بنحو 40 إلى 50% من الخطوط المستمرة | استثمار خط مستمر | استثمار خط مستمر | بين الصندوقي والمستمر |
معايير اختيار فرن تجفيف الدهان ومعالجة البودرة
- الطاقة الإنتاجية وحجم القطع: تحددان نوع الفرن وأبعاده الداخلية وطوله.
- زمن المعالجة ودرجة حرارتها: تُؤخذ من النشرة الفنية للبودرة المستخدمة.
- مصدر الطاقة: الغاز الطبيعي أو الغاز المسال LPG أو الديزل أو الكهرباء.
- توزيع الحرارة والعزل: الحرارة المتجانسة تعطي طلاءً متجانسًا، والعزل الجيد يخفض استهلاك الوقود.
- التحكم بدرجة الحرارة: لوحة تحكم تحافظ على الحرارة المضبوطة طوال الدورة.
- فرن التجفيف بعد المعالجة المسبقة: بعد الغسيل يجب تجفيف القطع قبل الطلاء. ولمصانع الخشب راجعوا أفران دهان الخشب.

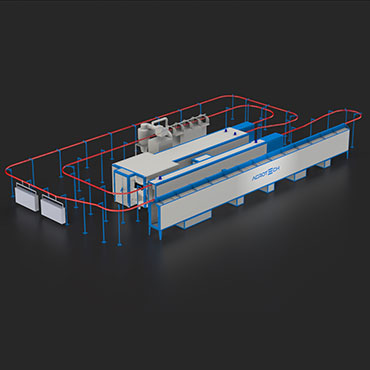

الفرن ضمن خط الطلاء بالبودرة
يعمل فرن المعالجة في تناغم مع كبائن الطلاء بالبودرة والناقل العلوي وخط معالجة السطح. نحسب طول الفرن وسرعة الناقل وسعة الكابينة معًا، حتى لا يصبح الفرن نقطة اختناق في خط الطلاء بالبودرة. أما للدهان السائل فنقدم أفران تجفيف الدهان السائل.
الأسئلة الشائعة حول أفران الطلاء بالبودرة
ما الذي يحدد سعر فرن الطلاء بالبودرة؟
يتحدد السعر بنوع الفرن (صندوقي أو نفقي أو U أو UFK)، وأبعاده الداخلية، والطاقة الإنتاجية، ومصدر الطاقة، ونظام التحكم. نقدم عرض السعر بعد دراسة القطع وكمية الإنتاج.
عند أي درجة حرارة وفي كم دقيقة تتم معالجة البودرة؟
معظم أنواع البودرة تُعالج بين 160 و220°C خلال 10 إلى 30 دقيقة. يبدأ احتساب الزمن عندما تصل القطعة نفسها إلى درجة الحرارة المطلوبة. القيم الدقيقة موجودة في النشرة الفنية للبودرة.
هل أختار فرنًا صندوقيًا أم فرنًا نفقيًا؟
الفرن الصندوقي يناسب الإنتاج بالدفعات والكبائن اليدوية والطاقة المنخفضة إلى المتوسطة، باستثمار أقل. الفرن النفقي يناسب خطوط الناقل العلوي المستمرة عالية الطاقة.
هل الفرن الكهربائي أفضل أم فرن الغاز؟
يعتمد ذلك على أسعار الطاقة في بلدكم. نقارن تكاليف التشغيل للخيارات المتاحة في مرحلة المشروع ونقترح الأنسب.
تحتاجون إلى فرن معالجة بودرة؟ أرسلوا لنا أبعاد القطع وكمية الإنتاج ومصدر الطاقة المتاح، وسنقترح الفرن المناسب.
