Box tipi, tünel tipi, U dönüşlü ve termik fırınlar. Elektrostatik toz boyanın 160-220°C sıcaklıkta kürlenmesi için tasarlanmış yüksek verimli fırın sistemleri.
Detaylı İnceleElektrostatik Toz Boya Makinesi ve Tesis İmalatı
Acrotech, elektrostatik toz boya makineleri ve komple boya tesisleri tasarlar ve üretir. Manuel ve otomatik hatları; boya kabinleri, konveyör sistemleri, pişirme ve kurutma fırınlarıyla birlikte projenize göre imal ederiz. Parça ölçünüzü, üretim kapasitenizi ve tesis ihtiyacınızı paylaşarak teklif alabilirsiniz.
Toz Boya Tesisi Bileşenleri
Toz Boya Tesisi Nedir?
Toz boya tesisi (elektrostatik toz boya hattı), metal parçaların yüzeyinin temizlendiği, kurutulduğu, elektrostatik toz boyayla kaplandığı ve fırında pişirildiği ekipmanların bir arada çalıştığı üretim hattıdır. Tesisin kalitesi tek tek makinelerden çok, bu ekipmanların kapasite, hız ve sıcaklık açısından birbirine uyumundan doğar. Acrotech olarak toz boya tesislerini tek bir mühendislik hesabıyla tasarlıyor, kendi tesisimizde üretiyor, sahada kurup devreye alıyoruz.
Bir Toz Boya Tesisi Hangi Bölümlerden Oluşur?
- Yükleme bölgesi: Kaynak veya imalat hattından gelen parçalar askılara ya da konveyöre yüklenir.
- Yüzey temizlik (ön işlem) hattı: Parçalar yağ, kir ve pastan arındırılır; kaliteye göre demir fosfat, çinko fosfat veya nano teknoloji kimyasallar kullanılır. Sprey ve daldırma tip yüzey temizlik hatları
- Kurutma fırını: Yıkanan parçalar boyamadan önce tamamen kurutulur.

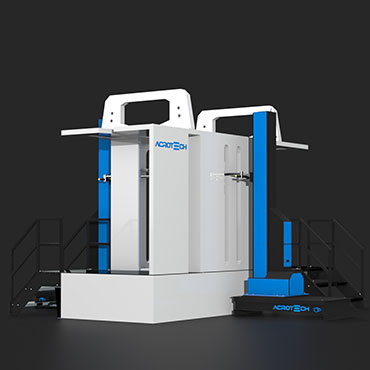

- Toz boya kabini: Toz, elektrostatik tabancalarla manuel veya otomatik olarak uygulanır; fazla toz geri kazanılır. Filtreli, siklon ve PVC toz boya kabinleri
- Pişirme (kürleme) fırını: Boya yaklaşık 160–220°C'de pişirilir. Box, tünel ve U dönüşlü toz boya fırınları
- Soğutma ve boşaltma: Parçalar soğutulur, kontrol edilir ve hattan alınır.
- Konveyör sistemi: Tüm bu istasyonları birbirine bağlar ve hattın hızını belirler. Power and free, kardan, webb ve fivet tipi konveyörler
Toz Boya Tesisi Tipleri
| Tesis tipi | Tipik ekipman | Kimler için uygun? |
|---|---|---|
| Manuel toz boya tesisi | Filtreli toz boya kabini, box tipi fırın, taşıyıcı araba, manuel tabanca | Düşük-orta kapasite, farklı ölçülerde parça, sınırlı yatırım |
| Yarı otomatik toz boya hattı | Askılı konveyör, yüzey temizlik hattı, kabin, tünel veya U dönüşlü fırın, manuel tabanca | Düzenli seri üretim, orta-yüksek kapasite |
| Tam otomatik toz boya hattı | Konveyör, otomatik ön işlem, siklon kabin, otomatik tabanca ve boya robotu, sürekli fırın, otomasyon panosu | Yüksek kapasite, çok renk, tekrarlanabilir kalite |
Toz Boya Tesisi Kurulumu: Adım Adım
- Keşif ve ihtiyaç analizi: Parça ölçüleri ve ağırlığı, günlük adet, renk sayısı, kalite beklentisi ve tesis alanı belirlenir.
- Kapasite hesabı: Konveyör hızı, askı aralığı, ön işlem süresi ve pişirme süresine göre her istasyonun ölçüsü hesaplanır.
- Yerleşim ve proje: Tesisin bina içindeki yerleşimi, enerji ve havalandırma ihtiyacı çizilir; size proje sunulur.
- İmalat: Kabin, fırın, konveyör ve yüzey temizlik ekipmanı kendi tesisimizde üretilir.
- Montaj ve devreye alma: Saha montajı, elektrik ve otomasyon bağlantıları yapılır, test boyamalarıyla hat ayarlanır.
- Eğitim ve servis: Operatörler eğitilir; teknik destek ve yedek parça hizmeti verilir.
Tesis Projesinde Dikkat Edilmesi Gerekenler
- Darboğaz: Hat, en yavaş istasyonun hızında çalışır. Fırın boyu veya ön işlem süresi yanlış hesaplanırsa kabin ve konveyör kapasitesi boşa gider.
- Yüzey hazırlığı: Toz boyanın yapışması ve korozyon dayanımı büyük ölçüde ön işlem kalitesine bağlıdır.
- Renk değişimi: Günde çok renk değiştiriyorsanız siklon veya PVC kabin, az renkle çalışıyorsanız filtreli kabin seçilmelidir.
- Enerji: Fırın ve ön işlem ısıtması tesisin en büyük enerji tüketicisidir; yalıtım ve doğru brülör seçimi işletme maliyetini belirler.
- Genişleme payı: İleride kapasite artırılacaksa konveyör ve fırın buna göre planlanır.
- Güvenlik ve mevzuat: Topraklama, patlamaya karşı önlemler ve emisyon değerleri proje aşamasında ele alınır.
Savunma Sanayi ve Özel Amaçlı Toz Boya Tesisleri
Standart hatların yanında savunma sanayi parçaları, uçak, İHA/SİHA ve tank gibi büyük ve hassas parçalar için özel ölçülü boya ve kaplama tesisleri tasarlıyoruz. Bu projelerde proses kontrolü, izlenebilirlik ve tekrarlanabilir kalite ön plandadır. Ahşap ve MDF yüzeyler için de MDF toz boya tesisleri kuruyoruz. Konunun tüm detayları için anahtar teslim boyama tesisi sayfamıza bakabilirsiniz.
Sık Sorulan Sorular
Toz boya tesisi kurulum maliyeti neye göre değişir?
Tesis tipi (manuel, yarı otomatik, tam otomatik), kapasite, parça ölçüsü, ön işlem aşaması sayısı, fırın tipi ve enerji kaynağı maliyeti belirler. Parça bilgilerinizi ve hedef kapasitenizi paylaştığınızda size özel teklif ve yerleşim önerisi hazırlıyoruz. Maliyet kalemleri ve geri dönüş hesabı için toz boya tesisi maliyeti ve ROI yazımızı okuyabilirsiniz.
Toz boya tesisi ne kadar sürede kurulur?
Süre, tesisin büyüklüğüne ve otomasyon seviyesine göre değişir. Proje onayından sonra size imalat ve montaj takvimi veriyoruz.
Toz boya tesisi için ne kadar alan gerekir?
Manuel bir tesis küçük bir atölyeye sığabilirken konveyörlü hatlar daha uzun bir alan gerektirir. U dönüşlü fırın gibi çözümlerle sınırlı alanda da sürekli hat kurulabilir.
Toz boya tesisi projeniz için teklif alın. Parça ölçülerinizi, günlük üretiminizi ve tesis alanınızı iletin; size uygun hat tipini, yerleşimi ve fiyatı hazırlayalım.
