Toz Boya Kabinleri
Toz boya kabini, elektrostatik toz boyanın parçaya uygulandığı, havada kalan fazla tozun emilip geri kazanıldığı kapalı çalışma alanıdır. Acrotech olarak filtreli, siklon ve PVC antistatik olmak üzere üç tip elektrostatik toz boya kabini tasarlıyor ve üretiyoruz. Kabinlerimizi manuel uygulama için tek başına ya da konveyör, pişirme fırını ve yüzey temizlik hattıyla birlikte anahtar teslim toz boya tesisinin parçası olarak kuruyoruz.
Toz Boya Kabini Nedir, Nasıl Çalışır?
Elektrostatik toz boyamada toz, tabancadan çıkarken elektrikle yüklenir ve topraklanmış metal parçaya yapışır. Parçaya tutunmayan toz (overspray) kabin içinde havada kalır. Toz boya kabininin görevi bu tozu kontrollü bir hava akışıyla emmek, operatörü ve ortamı tozdan korumak ve tozu yeniden kullanılabilir hale getirmektir. Kabin tipini belirleyen asıl fark, emilen tozun havadan nasıl ayrıldığıdır: filtre kartuşlarıyla, siklonun merkezkaç kuvvetiyle ya da bu ikisinin birlikte kullanıldığı sistemlerle.
Doğru seçilmiş bir kabin üç şeyi belirler: ne kadar tozun geri kazanılacağı (yani boya maliyeti), bir renkten diğerine ne kadar sürede geçilebileceği (yani üretim esnekliği) ve hattın kaç parça/saat çalışabileceği. Bu yüzden kabin seçimi, toz boya tesisi projesinin en kritik kararlarından biridir.
Toz Boya Kabini Tipleri

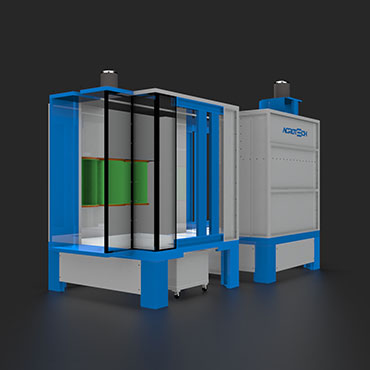

1. Filtreli Toz Boya Kabini
Fan ile emilen toz, filtre kartuşlarının yüzeyinde tutulur. Acrotech filtreli kabinlerinde kullanılan Alman HV filtreler 10 mikrona kadar tozu tutar ve %95'e varan boya geri kazanımı sağlar. Filtrelerde biriken toz, otomatik patlatma valfleriyle kabin tabanına düşürülür, elekten geçirilir ve tekrar tabancaya gönderilir. Renk değişimi ortalama 15–20 dakika sürer. Az sayıda renkle çalışan, orta kapasiteli ve manuel uygulamalı tesisler için en ekonomik çözümdür. Filtreli toz boya kabini detayları

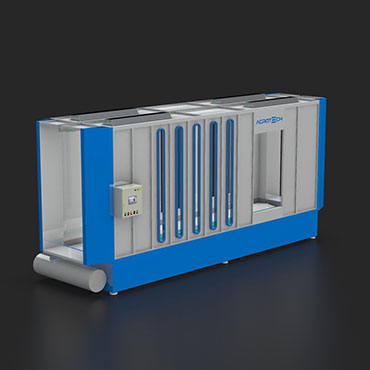

2. Siklon Tip Toz Boya Kabini
Siklon kabin, kabin ünitesi ve siklon ünitesi olmak üzere iki bölümden oluşur. Havayla birlikte emilen toz, siklon gövdesinde merkezkaç kuvvetiyle ayrılır ve siklon kovasında toplanır; çok ince parçacıklar son filtre ünitesinde tutulur. Filtre yüzeyinde renk biriktirmediği için hızlı ve sık renk değişimine uygundur. Sürekli çalışan, yüksek kapasiteli ve otomatik tabancalı konveyörlü hatlar için tercih edilir. Siklon tip toz boya kabini detayları
3. PVC Antistatik Toz Boya Kabini
Kabin gövdesi toz tutmayan PVC antistatik malzemeden yapılır. Bu sayede metalik ve yapısal tozlarda bile 10–15 dakikada renk değişimi yapılabilir. Çok sayıda renkle çalışan, sipariş bazlı üretim yapan ve renk kirliliğine tahammülü olmayan işletmeler için idealdir. PVC antistatik toz boya kabini detayları
Hangi Toz Boya Kabini Size Uygun? Karşılaştırma
| Kriter | Filtreli Kabin | Siklon Kabin | PVC Antistatik Kabin |
|---|---|---|---|
| Tozun ayrılma şekli | Filtre kartuşu | Merkezkaç kuvveti (siklon) + son filtre | Filtre veya siklonla birlikte kullanılır |
| Renk değişim süresi | Ortalama 15–20 dakika | Hızlı; filtrede renk birikmez | 10–15 dakika, metalik tozlarda bile |
| En uygun renk sayısı | Az sayıda, uzun seri | Çok renk, sürekli üretim | Çok renk, sık değişim |
| En uygun kapasite | Küçük ve orta | Orta ve yüksek | Orta ve yüksek |
| Uygulama | Manuel veya otomatik | Genellikle otomatik tabancalı konveyör hattı | Manuel veya otomatik |
| Yatırım maliyeti | En düşük | Orta | En yüksek |
Toz Boya Kabini Seçerken Dikkat Edilmesi Gerekenler
- Parça boyutu ve şekli: Kabin ağzı ve iç ölçüleri en büyük parçanıza, askı şekline ve konveyör hızına göre belirlenir.
- Günlük üretim ve renk sayısı: Günde kaç renk değiştirdiğiniz filtreli, siklon veya PVC kabin arasındaki seçimi doğrudan belirler.
- Manuel mi otomatik mi: Otomatik tabanca ve toz boya robotu kullanılacaksa kabin, tabanca hareket sistemine göre tasarlanır.
- Hava debisi ve fan: Yetersiz emiş tozun dışarı taşmasına, fazla emiş ise toz kaybına yol açar; fan ve filtre sayısı kabin ağzındaki hava hızına göre hesaplanır.
- Geri kazanım oranı: Toz boya tesisinin işletme maliyetinin büyük kısmı boyadır; geri kazanımdaki birkaç puanlık fark yıllık maliyete doğrudan yansır.
- Ortam koşulları: Yüksek kalite istenen işlerde kabin, nem ve sıcaklığı kontrol edilen pozitif basınçlı oda içinde konumlandırılabilir.
- İş güvenliği: Topraklama, patlamaya karşı önlemler ve uygun aydınlatma kabin tasarımının parçasıdır.
Toz Boya Kabini Bir Tesisin Parçasıdır
Kabinin performansı, önündeki ve arkasındaki ekipmanla birlikte ortaya çıkar. Parçalar önce yüzey temizlik hattından geçer, kurutulur, kabinde boyanır ve toz boya fırınında pişirilir. Bu adımları birbirine konveyör sistemi bağlar. Acrotech kabini tek başına tedarik edebildiği gibi, tüm bu adımları içeren anahtar teslim toz boya tesisi olarak da kurar.
Kullanıldığı Sektörler
Toz boya kabinlerimiz metal mobilya, beyaz eşya, otomotiv yan sanayi, çelik kapı ve pencere, aydınlatma, elektrik panosu, makine imalatı ve savunma sanayi parçaları gibi metal yüzeyin dayanıklı ve düzgün kaplanması gereken her alanda kullanılır. Savunma ve havacılık projeleri için özel ölçülü ve özel prosesli kabinler de tasarlıyoruz.
Projeden Devreye Almaya Süreç
- İhtiyaç analizi: Parça ölçüleri, kapasite, renk sayısı ve tesis alanı birlikte belirlenir.
- Mühendislik ve proje: Kabin ölçüsü, hava debisi, filtre/siklon kapasitesi hesaplanır; yerleşim çizilir.
- İmalat: Kabin, fan ve geri kazanım üniteleri kendi tesisimizde üretilir.
- Montaj ve devreye alma: Saha montajı, elektrik bağlantıları ve test boyamaları yapılır.
- Eğitim ve servis: Operatör eğitimi verilir; teknik destek ve yedek parça sağlanır.
Sık Sorulan Sorular
Toz boya kabini fiyatları neye göre değişir?
Fiyatı belirleyen başlıca etkenler kabin ölçüsü, kabin tipi (filtreli, siklon, PVC), fan ve filtre kapasitesi, manuel veya otomatik uygulama ve kabinin bir tesisin parçası olup olmadığıdır. Parça ölçülerinizi ve kapasitenizi paylaştığınızda size özel teklif hazırlıyoruz.
Filtreli mi siklon mu toz boya kabini almalıyım?
Az renkle uzun seri çalışıyorsanız filtreli kabin daha ekonomiktir. Günde birçok kez renk değiştiriyor ve yüksek kapasiteyle çalışıyorsanız siklon kabin daha verimlidir.
Renk değişimi ne kadar sürer?
Filtreli kabinlerde ortalama 15–20 dakika, PVC antistatik kabinlerde 10–15 dakikadır. Siklon kabinlerde filtrede renk birikmediği için renk değişimi hızlıdır.
Yurt dışına toz boya kabini gönderiyor musunuz?
Evet. Yurt dışı projelerde imalat, sevkiyat, saha montajı ve devreye alma hizmetlerini birlikte sunuyoruz.
Toz boya kabini projeniz için teklif alın. Parça ölçülerinizi, günlük kapasitenizi ve renk sayınızı iletin; mühendislerimiz size uygun kabin tipini ve fiyatı hazırlasın.
